¿COMO ENSAMBLAR UNA COMPUTADORA?
HERRAMIENTAS:
1.-Kit de desarmadores.
2.-Pulsera
antiestática.
3.-Gabinete.
4.-Tarjeta Madre.
5.-Procesador.
6.-Unidades de
almacenamiento.
7.-Unidades de
lectura/escritura.
8.-Cables.
NORMAS DE SEGURIDAD PARA
ENSAMBLAR UN PC:
- Antes
de ensamblar o desensamblar una computadora debes desconectarla de la
corriente eléctrica.
- Debes
utilizar una pulsera Antiestática, conectada al chasis de la computadora.
- No
tomar los componentes por el lado donde se conecta a la tarjeta madre.
- Colocar
las tarjetas que ensamblará en bolsas antiestática.
- Al
ensamblar la computadora nunca debes forzar ningún componente.
- Conectar
la computadora a un regulador de Voltaje.
- Antes
de ensamblar o desensamblar una computadora debes desconectarla de la
corriente eléctrica.
PROCEDIMIENTO:
1.-Aplicar las medidas
de seguridad e higiene
2.-Limpiar el área de
trabajo
3.-Desatapar el
gabinete
4.-Ubicar la posición
correcta de la tarjeta madre
5.-Colocar los postes
de la tarjeta madre alineados a cada uno de los orificios donde se colocan los
tornillos de la tarjeta
6.-Fijar la tarjeta
madre al gabinete
7.-Colocar el
procesador en el socket verificando que sea en la posición correcta
8.-Colocar grasa de
silicón encima del procesador. Solo la porción necesaria para generar una
pequeña capa entre el procesador y el disipador
9.-Coloca el disipador
de calor sobre el procesador, verificando que sea en la posición correcta y
conectarla a Model Board en el CPU FAN

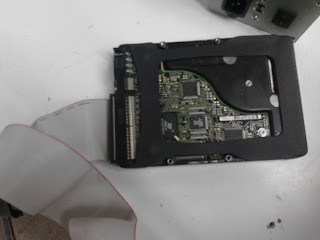

10.-Instalar las
unidades ópticas y discos duros en los slots de 5 ¼ y 3 ½ según corresponda
11.- Conectar los
cables del panel frontal Hdd led, power led, SWITCH power, Sw reset, a la
tarjeta madre en el panel 1 o panel frontal, verificando que la posición sea
correcta.
12.- Conectar el USB y
audio frontal a la tarjeta madre
13.- Insertar los módulos
de memoria RAM en las ranuras correspondientes
14.-Conectar el cable
IDE alas unidades, verificando cuales deben de ir como maestro o
como esclavo
15.-Conetar las
unidades SATA a la tarjeta madre
16.-Conectar el
conector ATX a la tarjeta madre
17.-Conectar los
dispositivos a la corriente eléctrica de la fuente de poder según corresponda
18.-Verificar que el
jumper de la BIOS se encuentre en posición normal (1 y 2)
19.-Tapar el gabinete
20.-Conectarlo a la
corriente eléctrica
21.-Encender el equipo
22.-Verificar que las
características instaladas en el equipo sean detectadas por la BIOS
EVIDENCIAS:
Practicas hechas en clase
 |
| ENSAMBLE DE UNA PC |
